一、概述
WNK-GW024G无线网关是一款完全兼容WIA协议的高可靠、超低功耗的工业级OEM无线产品，WNK-GW024G无线网关集成网络管理功能，负责整个网络的管理、调度和优化，设定和维护网络通信参数，统一为网络设备分配通信资源。
二、电气特性
WNK-GW024G无线网关(图1)到对整个无线HART网络进行配置和管理的作用，其内核是由AT91RM9200构成，外扩4M Flash、256Mb SDRAM、4MSRAM。WNK-GW024G
无线网关包括WNK-CM024通信模块、工业485通信接口，RS232通信接口，10M/ 100M自适应以太网接口。上位机可以通过串口或者以太网接口对WNK-GW024G无线网关进行配置、命令和数据的传输。设备列表如表1所示。

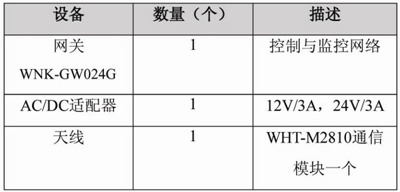

表 1设备列表
2.1 硬件概述

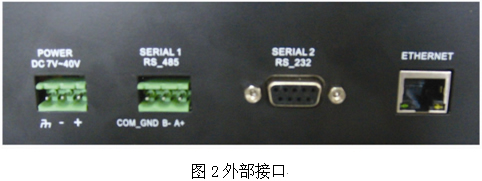

WNK-GW024G无线网关为用户提供如下接口，具体 如图2所示：一个以太网接口、一个串口、一个485接口、一个电源接口，内置WNK-CM024通信模块，侧面有五个状态示灯，分别为POWER、RADIO、GPRS、STATE1、STATE2，还有一个WNK-CM024通信模块外置天线。
2.1.1 以太网接口
以太网接口采用标准的 RJ_45 接头。型号：HR911105A，内置网络变压器。以太网基本参数如下表 2 所示，以太网管脚定义如下表 3 所示。
表2以太网基本参数

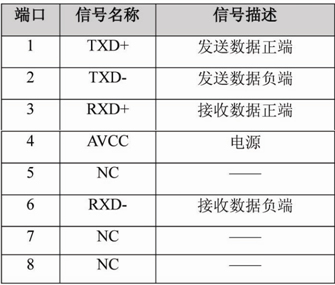

表3以太网管脚定义
2.1.2 串口接口
串口接口采用标准的 DB_9 接头，串口基本参数如下表 4 所示，串口接口如图 4 所示，串口管脚定义如表 5 所示。串口主要用于和上位机或其它设备相连，进行数据传输。
表4串口基本参数

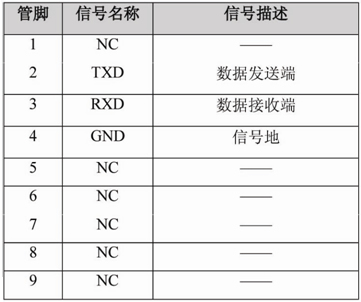

表5串口管脚定义
2.1.3 RS485 接口
采用标准的 2ERJ-3L 连接器，分别接入 485+、485-和 485_GND.
注意：485+、485-不要接反。
2.1.4 电源部分接口
电源部分采用标准的 2ERJ-3L 连接器，12V/3A 或 24V/3A 供电。
2.1.5 外部指示灯定义

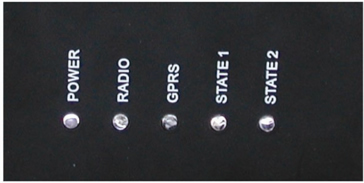

上图 5 为外部指示灯接口，POWER为电源指示灯，当电源输入正确时，该灯亮，为红色；RADIO为WNK-CM024通信模块指示灯，当WNK-CM024通信模块正常工作时，该灯以0.5Hz的频率闪烁，为蓝灯；GPRS、STATE1、STATE2为预留其它状态接口，为黄灯。
三、无线射频特性

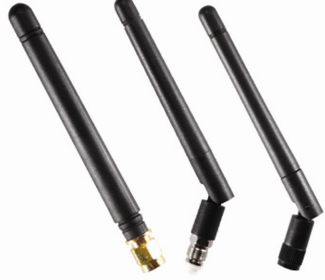

WNK-CM024通信模块的无线射频天线如下图6所示。
3.1 射频指标

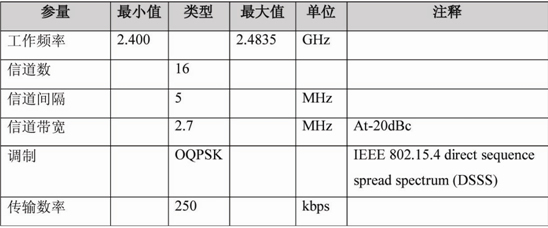

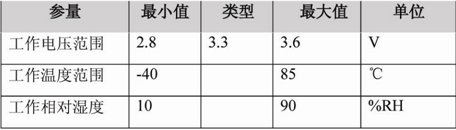

表6射频模块工作条件

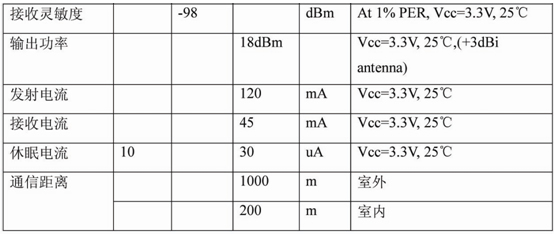

表7射频模块性能指标
3.2 天线指标
为了保证天线性能最佳，网关的天线按下表选择，天线要安装在合适的位置。

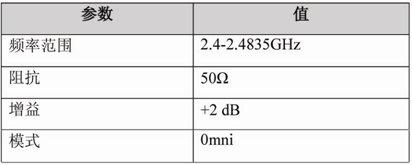

表8天线指标
|
